Фотонные кристаллы

1. Нанотехнологии. Азбука для всех / под ред. Ю. Третьякова. – М.: Физматлит, 2010. – 2-е изд., испр. и доп. – 368 с.

"Фотонный кристалл - это оптическая среда, в которой происходит периодическое изменение коэффициента преломления на масштабе, сопоставимом с длиной волны света видимого и ближнего инфракрасного диапазонов" [1].

С сайта НАНОМЕТР.РУ
:blush2:

Присоединённое изображение
Присоединённое изображение


--------------------
www.valinfo.ru
Всегда... Always....
Quod licet jovi, non licet bovi!
PMEmail PosterUsers Website
Top
VAL
Дата 19.05.2010 12:53
Quote Post
Offline



Мэтр, проФАН любви... proFAN of love
*****

Профиль
Группа: Администраторы
Сообщений: 38059
Пользователь №: 1
Регистрация: 6.03.2004
2. http://www.mobiledevice.ru/ppc.aspx?id=80323 - про фотонные кристаллы
QUOTE

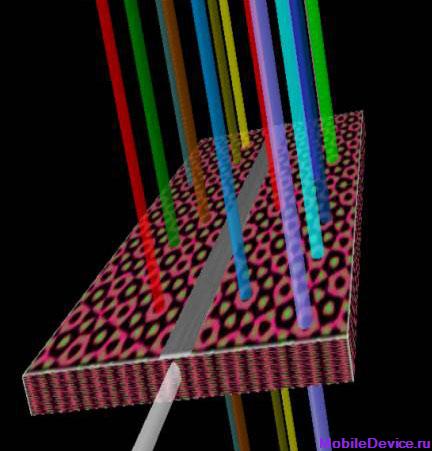

Материалы, известные как фотонные кристаллы, могут послужить основой для построения узлов оптических компьютеров или миниатюрных коммуникационных устройств. Ученым удалось разработать недорогую и универсальную технологию производства фотонных кристаллов, что приближает нас еще на один шаг ближе к оптическим транзисторам. Европейские ученые, занимающиеся данным вопросом, не только разработали технологию производства данных материалов, но также и указали то, как новые оптические устройства можно интегрировать в стандартные кремниевые чипы.


QUOTE
Фотонные кристаллы являются материалами, оптические свойства которых меняются, подчиняясь определенной закономерности; амплитуда колебаний составляет несколько сотен нанометров. Идеальный фотонный кристалл будет передавать свет только одной длины волны и блокировать прохождение всех остальных.


QUOTE
Самый простой материал данного вида имеет слоистую структуру. В зависимости от ряда условий фотонный кристалл может работать как зеркало, поглощающая поверхность или поверхность определенного цвета, который при этом может меняться в зависимости от угла, под которым на него посмотреть. Естественным фотонным кристаллом является опал.


Присоединённое изображение
Присоединённое изображение


--------------------
www.valinfo.ru
Всегда... Always....
Quod licet jovi, non licet bovi!
PMEmail PosterUsers Website
Top
VAL
Дата 19.05.2010 13:33
Quote Post
Offline



Мэтр, проФАН любви... proFAN of love
*****

Профиль
Группа: Администраторы
Сообщений: 38059
Пользователь №: 1
Регистрация: 6.03.2004
3. http://popnano.ru/analit/index.php?task=view&id=139 - Свидиненко Ю., Фотонный кристалл теперь изгибает свет! / 19.04.2008

QUOTE
Впервые ученым удалось управлять распространением света в трех измерениях внутри фотонного кристалла без больших потерь рассеивания. Нанотехнологии и раньше демонстрировали различные нанофотонные «трюки», но этот эффект действительно интересен. Это не значит, что ученые изобрели волноводы заново. Полученный ими эффект имеет косвенное отношение к традиционным оптическим волноводам. Даже как-то удивительно представлять себе кубик материала, с каналами внутри, по которым послушно распространяется свет, меняя направление иногда даже под прямым углом…
:blush2:

Извилистый путь света внутри фотоннго кристалла (а) и структура фотонного кристалла с 3D каналами (б)

Присоединённое изображение
Присоединённое изображение


--------------------
www.valinfo.ru
Всегда... Always....
Quod licet jovi, non licet bovi!
PMEmail PosterUsers Website
Top
VAL
Дата 19.05.2010 14:21
Quote Post
Offline



Мэтр, проФАН любви... proFAN of love
*****

Профиль
Группа: Администраторы
Сообщений: 38059
Пользователь №: 1
Регистрация: 6.03.2004
4. http://theory.moy.su/news/2008-05-22-264 - В хитине бразильского жука нашёлся идеальный фотонный кристалл

QUOTE
Ученые уже давно бьются над задачей получения идеальных фотонных кристаллов, которые в будущем помогут строить высокоскоростные информационные сети с использованием света вместо медных проводов. Однако до сих пор универсальной методики создания таких объектов, лишенных дефектов упаковки и поверхностных неровностей придумано не было.

QUOTE
Тем удивительнее открытие ученых из Университета Юты, обнаруживших, что природа уже создала идеальный фотонный кристалл со структурой алмаза, который до сих пор скрывался в блестящих чешуйках панциря одного из бразильских жуков. Открытие ученых принято к публикации на страницах Physical Review E. Жук, носящий на своей спине фотонные кристаллы называется Lamprocyphus augustus.

QUOTE
Исследователи в данный момент пытаются использовать чешуйчатый покров жука в качестве шаблона для изготовления аналогичного материала из прозрачных полупроводников. К сожалению, природный фотонный кристалл непригоден для использования в промышленности, так как его основу составляет хитин.



Присоединённое изображение
Присоединённое изображение


--------------------
www.valinfo.ru
Всегда... Always....
Quod licet jovi, non licet bovi!
PMEmail PosterUsers Website
Top
VAL
Дата 26.01.2012 23:16
Quote Post
Offline



Мэтр, проФАН любви... proFAN of love
*****

Профиль
Группа: Администраторы
Сообщений: 38059
Пользователь №: 1
Регистрация: 6.03.2004
5. http://cops.nano-cops.com/?q=news - исследование сложных фотонных систем и кристаллов (статьи, иллюстрации, видео).

QUOTE
Nearly a century ago, William Lawrence Bragg divided crystals in sets of parallel lattice planes. He described diffraction as the interference between waves reflected from these lattice planes, resulting in the well-known Bragg condition: if the wavelength is two times the lattice spacing, waves cannot propagate in the material due to destructive interference, thus forming an energy gap. The waves are then reflected when they are incident onto the crystal planes. Bragg realized that the energy gap is determined by the distance between the lattice planes.

Energy gaps emerge for which waves cannot propagate due to diffraction. This corresponds to an energy range for which electrons are forbidden to propagate in a semiconductor, or a frequency range for which X-rays cannot penetrate a material. Gaps are fundamental for switching of electric currents and bits of information in semiconductors, acoustic properties of phononic crystals and the trapping of light by photonic metamaterials


--------------------
www.valinfo.ru
Всегда... Always....
Quod licet jovi, non licet bovi!
PMEmail PosterUsers Website
Top
VAL
Дата 14.03.2017 20:20
Quote Post
Offline



Мэтр, проФАН любви... proFAN of love
*****

Профиль
Группа: Администраторы
Сообщений: 38059
Пользователь №: 1
Регистрация: 6.03.2004
:doh:


--------------------
